产品概述：

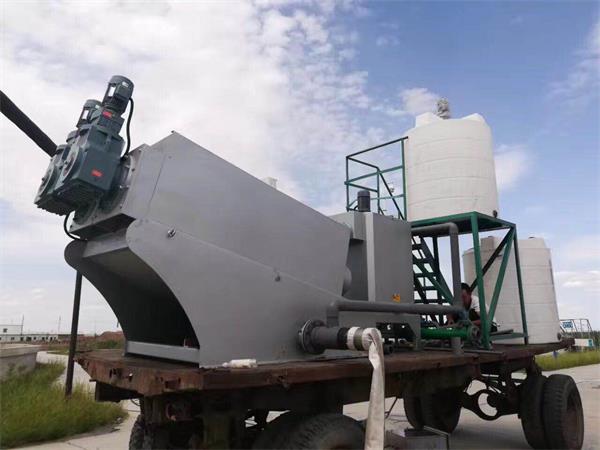

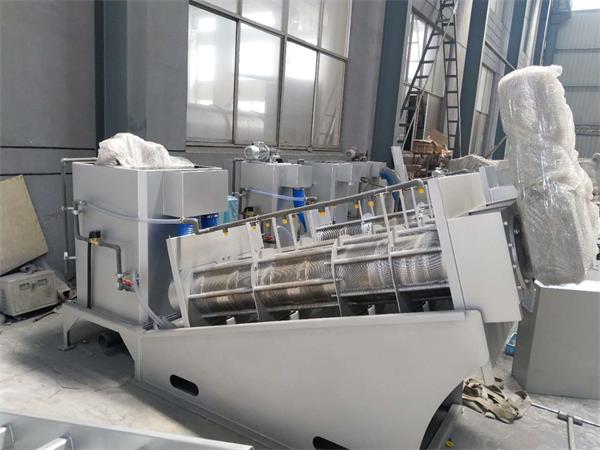

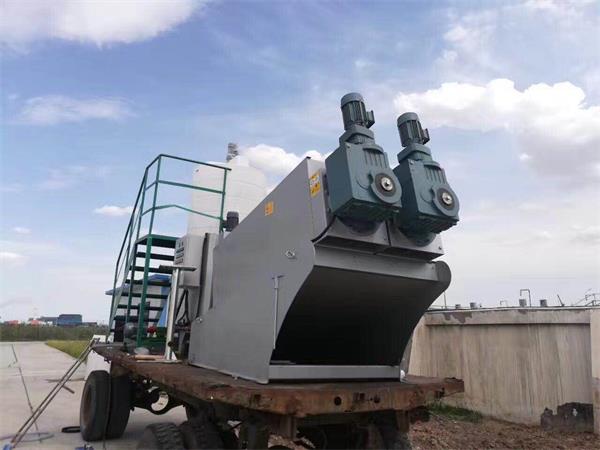

叠螺污泥脱水机是运用了螺杆挤压原理，通过螺杆直径和螺距变化产生的强大挤压力，以及游动环与固定环之间的微小缝隙，实现对污泥进行挤压脱水的一种新型的固液分离设备.
选型参照
型号 | DS标准处理量 | 污泥处理量 | ||||
10000mg/l | 20000mg/l | 30000mg/l | 40000mg/l | 50000mg/l | ||
ODL101 | 5〜7kg/h | 〜0.5m3/h | 〜0.25m3/h | 〜0.2m3/h | 〜0.15m3/h | 〜0.14m3/h |
ODL131 | 10〜14kg/h | 〜lm3/h | 〜0.5m3/h | 〜0.4m3/h | 〜0.3m3/h | 〜0.28m3/h |
ODL201 | 15〜20kg/h | 〜1.5m3/h | 〜0.75m3/h | 〜0.6m3/h | 〜0.5m3/h | 〜0.4m3/h |
ODL202 | 30〜40kg/h | 〜3m3/h | 〜1.5m3/h | 〜1.2m3/h | 〜1 m3/h | 〜0.8m3/h |
ODL203 | 45〜60kg/h | 〜4.5m3/h | 〜2.25m3/h | 〜1.8m3/h | 〜1.5m3/h | 〜1.2m3/h |
ODL301 | 50〜70kg/h | 〜5m3/h | 〜2.5m3/h | 〜2m3/h | 〜1.5m3/h | 〜1.4m3/h |
ODL302 | 100〜140kg/h | 〜10m3/h | 〜5m3/h | 〜4m3/h | 〜3m3/h | 〜2.8m3/h |
ODL303 | 150〜210kg/h | 〜15m3/h | 〜7.5m3/h | 〜6m3/h | 〜4.5m3/h | 〜4.2m3/h |
ODL304 | 200〜280kg/h | 〜20m3/h | 〜10m3/h | 〜8m3/h | 〜6m3/h | 〜5.6m3/h |
ODL351 | 100〜120kg/h | 〜10m3/h | 〜5m3/h | 〜4m3/h | 〜3m3/h | 〜2.4m3/h |
ODL352 | 200〜240kg/h | 〜20m3/h | 〜10m3/h | 〜8m3/h | 〜6m3/h | 〜4.8m3/h |
ODL353 | 300〜360kg/h | 〜30m3/h | 〜15m3/h | 〜12m3/h | 〜9m3/h | 〜7.2m3/h |
ODL354 | 400〜480kg/h | 〜40m3/h | 〜20m3/h | 〜16m3/h | 〜12m3/h | 〜9.6m3/h |
ODL401 | 130〜160kg/h | 〜13m3/h | 〜6.5m3/h | 〜5m3/h | 〜4m3/h | 〜3.2m3/h |
ODL402 | 260〜320kg/h | 〜26m3/h | 〜13m3/h | 〜10m3/h | 〜8m3/h | 〜6.4m3/h |
ODL403 | 390〜480kg/h | 〜39m3/h | 〜19.5m3/h | 〜15m3/h | 〜12m3/h | 〜9.6m3/h |
ODL404 | 520〜640kg/h | 〜52m3/h | 〜26m3/h | 〜20m3/h | 〜16m3/h | 〜12.8m3/h |
污泥处理量=DS标准处理量-污泥浓缩度（DS是指绝干污泥)
型号 | 主体规格 | 泥饼排出口 离地面距离 (mm) | 外形尺寸（mm) | ||||
长（L) | 宽（W) | 高（H) | 净重 | 运行重量 | |||
ODL101 | 0100x1 | 215 | 1850 | 740 | 1040 | 220kg | 315kg |
ODL131 | 0130x1 | 250 | 2000 | 785 | 1040 | 250kg | 395kg |
ODL201 | 0200x1 | 350 | 2510 | 900 | 1300 | 420kg | 540kg |
ODL202 | 0200x2 | 350 | 2560 | 1050 | 1300 | 550kg | 660kg |
ODL203 | 0200x3 | 350 | 2610 | 1285 | 1300 | 700kg | 1010kg |
ODL301 | 0300x1 | 530 | 3330 | 1005 | 1760 | 900kg | 1300kg |
ODL302 | 0300x2 | 530 | 3530 | 1290 | 1760 | 1350kg | 2000kg |
ODL303 | 0300x3 | 530 | 3680 | 1620 | 1760 | 1900kg | 2700kg |
ODL304 | 0300x4 | 530 | 3830 | 2010 | 1760 | 2500kg | 3600kg |
ODL351 | 0350x1 | 570 | 4005 | 1100 | 2130 | 1100kg | 2000kg |
ODL352 | 0350x2 | 570 | 4390 | 1650 | 2130 | 2100kg | 3250kg |
ODL353 | 0350x3 | 570 | 4532 | 1980 | 2130 | 3100kg | 4600kg |
ODL354 | 0400x4 | 570 | 4750 | 2715 | 2130 | 4100kg | 5700kg |
ODL401 | 0400x1 | 660 | 4680 | 1110 | 2100 | 2200kg | 4200kg |
ODL402 | 0400x2 | 660 | 4960 | 1760 | 2100 | 3500kg | 6000kg |
ODL403 | 0400x3 | 660 | 5010 | 2585 | 2100 | 5500kg | 8000kg |
ODL404 | 0400x4 | 660 | 5160 | 3160 | 2100 | 7000kg | 9500kg |
型号 | 电机功率 | 清洗用水压 | 清洗用水量 | 维护频度 | 易损件更换周期（年） | |||
螺旋轴 | 搅拌机 | 合计 | (L/h) | 螺旋轴 | 活动环 | |||
ODL101 | 0.18 | 0.18 | 0.36 | 24 | 5 | 3 | ||
ODL131 | 0.18 | 0.18 | 0.36 | 48 | 5 | 3 | ||
ODL201 | 0.37 | 0.18 | 0.55 | 32 | 5 | 3 | ||
ODL202 | 0.74 | 0.55 | 1.29 | 64 | 5 | 3 | ||
ODL203 | 1.11 | 0.55 | 1.66 | 96 | 5 | 3 | ||
ODL301 | 0.75 | 0.55 | 1.3 | 40 | 10 | 5 | ||
ODL302 | 1.5 | 0.75 | 2.25 | O.IMpa 〜 | 80 | 10 | 5 | |
ODL303 | 2.25 | 1.1 | 3.35 | 0.2Mpa | 120 | 10 | 5 | |
ODL304 | 3 | 1.1 | 4.1 | (无需配高压 | 160 | 5分钟/天 | 10 | 5 |
ODL351 | 1.1 | 0.75 | 1.85 | 冲洗装置） | 60 | 10 | 5 | |
ODL352 | 2.2 | 1.1 | 3.3 | 120 | 10 | 5 | ||
ODL353 | 3.3 | 1.5 | 4.8 | 180 | 10 | 5 | ||
ODL354 | 4.4 | 0.75+0.75 | 5.9 | 240 | 10 | 5 | ||
ODL401 | 1.1 | 1.1 | 2.6 | 80 | 10 | 5 | ||
ODL402 | 3 | 1.5 | 4.5 | 160 | 10 | 5 | ||
ODL403 | 4.5 | 1.1+1.1 | 6.7 | 240 | 10 | 5 | ||
ODL404 | 6 | 1.1+1.1 | 8.2 | 320 | 10 | 5 | ||
注：易损件更换时间是个大概数值，在实际运行过程中，污泥的种类，处理的方式，运行调整状态以及每天的运行时间，都会影响易损件的更换H期。 (易损件更换周期以365天/年,16小时/天的运行时间来计算）进口电机功率以实际为准。
