XGZJ型重力式无阀过滤器

来源:江苏欧得利环保科技有限公司日期:2019-07-03 浏览:580


 ◎ 概 述

  XGZJ型重力式无阀滤池主要是利用虹吸原理进行定期自动冲洗,无需反冲洗水泵和部分阀门。

  广泛应用于地表水净化,循环水旁滤等后续工序过程中。

 ◎ 方形滤池技术参数

型号规格

产水量 (m3/h)

滤池个数

组体形式

单体外形尺寸(mm

单体运行量(kg)

XGZJ-F-20

20



 2









2000×1100×4340

15450

XGZJ-F-30

30

2000×1630×4402

22170

XGZJ-F-40

40

2165×2000×4442

28970

XGZJ-F-50

50

2710×2000×4442

35300

XGZJ-F-60

60

2710×2000×4442

35300

XGZJ-F-80

80

3000×2900×4547

57010

XGZJ-F-IOO

100

2

 形

 两

 体

 组

 合

2100×2600×4512

37560

XGZJ-F-125

125

2255×3000×4558

46230

XGZJ-F-150

150

2705×3000×4558

54600

XGZJ-F-175

175

3160×3000×4558

63200

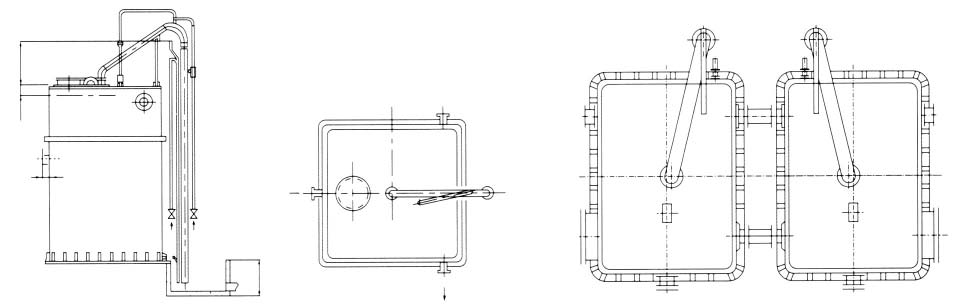

 ◎ 方形滤池外形图


 ◎ 双台组合式布置形式

 ◎ 圆形滤池技术参数

型号规格

产水量 (m3/h)

滤池个数

组体形式

单体外形尺寸(mm

单体运行量(kg)

XGZJ-Y-200

200



 2







组合

Φ3720×H5174

70450

XGZJ-Y-240

240

 Φ4080×H5247

184490

XGZJ-Y-320

320

 Φ4700×H5412

113540

XGZJ-Y-400

400

 Φ5260×H5523

147490

XGZJ-Y-500

500

Φ5870×H5669

184490

XGZJ-Y-300

300

Φ3720×H4444

62180

XGZJ-Y-360

360

3

 形

 三

 体

 组

 合

Φ4080×H4517

74980

XGZJ-Y-480

480

Φ4700×H4682

100460

XGZJ-Y-600

600

Φ5260×H4793

137870

XGZJ-Y-750

750

Φ5870×H4939

173190

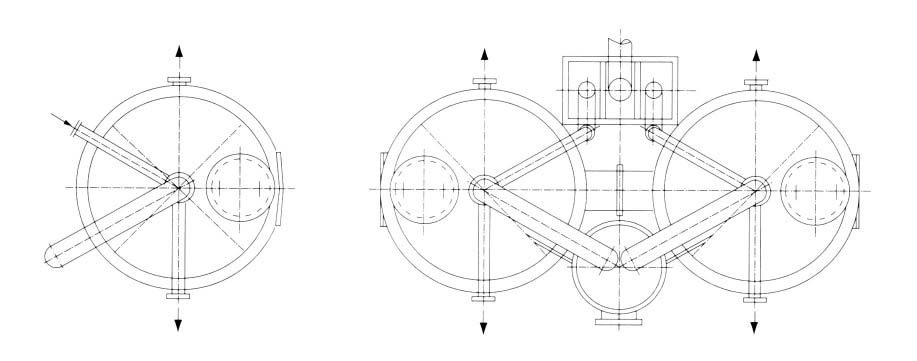

◎ 双台组合式布置形式


 ◎ 圆形滤池外形图


 ◎ 订货须知

◆本设备供货至出口法兰止,需要配套泵、阀门、管道等,请注明名称及数量;

◆本设备选配法兰标准JB7T81-94. PN=lMPa;

◆Φ大于3.5m需现场制作:

◆多台自动化联合控制,请索要详细资料,订货时请注明。
