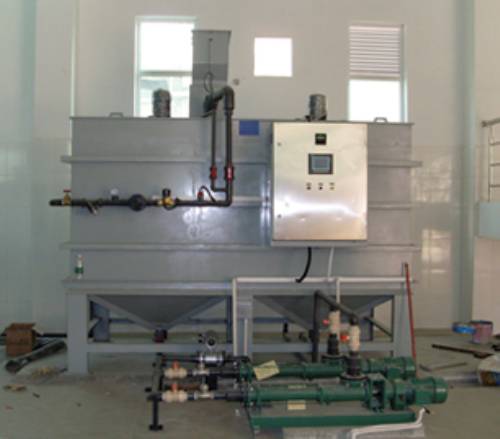

全自动干粉投加装置

来源:江苏欧得利环保科技有限公司日期:2019-07-03 浏览:595


全自动干粉投加装置概述:

絮凝剂制备装置是将粉剂物料自动、连续的溶解并储备投加的系统,从粉剂到配制好的溶液,整个过程能够达到自动、连续、安全运行。

粉剂从漏斗进入混合器,经水润湿后进入溶解箱,进行稀释,稀释后进入熟化箱,再进入储液箱。储液箱中设有高低液位传感器,当液位达到警戒高低时传感器会发出报警信号,启动设备重新进行溶液配制过程,并通过控制器监测水量,同时控制器根据要求的溶液浓度计算出投入量,从而调节粉剂的投加。

● 絮凝剂设备由干粉投加系统、溶解水系统、储存搅拌系统、控制系统和药液投加系统组成。

▲ 粉剂加入系统:由螺旋给料电机、加热器、电磁阀、物位开关、料斗、吸料器和储存箱组成。

▲ 溶解水系统:由截止阀、压力调节阀、电磁阀、流量计和相关的管路、阀门组成。

▲ 储存搅拌系统:由组合箱体、搅拌器和液位开关组成。组合箱体:3个不锈钢或UPVC材质的混合箱,分别为制备、熟化和储存三段,箱体内置挡板,采用溢流混合的方式。

▲ 控制系统:

其功能如下:

1.控制系统的启动和停止;

2监视系统的运行状态,并在屏幕上显示出来;

3检测系统运行中的故障,并显示故障信息;

4采集系统的运行参数,并显示参数值;

5有远端控制功能,可采集上位控制信号,对现场设备进行启动、停止;

6提供无源控制节点:包括启动/停止,运行,故障。

▲药液投加系统:由加药泵、稀释装置、流量计和相关的阀门、管路组成。

● 系统特点:

1.虽然流量不断变化,但配比浓度保持不变。

2.药液配比浓度:0.05%-0.5%。

3.干粉不结块,在干粉定量系统中设有自动加热器,从而防止干粉受潮结块而卡住传动齿轮。

4.采用微处理器控制,系统运行稳定,菜单操作,简单明了。

5.仪表盘上可将干粉加热器、干粉给料器、控制进水的电磁阀、搅拌器等的运行状态及配置的药液量和配置浓度显示出来,同时当设备出现故障时,还可以显示出故障信息,方便用户查找故障原因,及时排除故障。

6.当水流太小,干粉料斗空(没干粉),料斗反冲洗过量,整个溶药箱空,搅拌电机损坏,配比浓度太低时系统均能自动报警并自动停止整套系统的工作。

7.设备的运行都由PLC处理器集中控制,因此整个进料,进水、混合搅拌过程均为全自动运行,无须人工,省时省力,节约高效。整套装置内设有流量计、液位和料为传感器,在液位和料位低时输出报警信号并自动停止系统。
